Falownik LS S300 - LV0220S300-4COFD (P: 22/30kW, I: 45/61A, U: 3x400V)

Falowniki LS S300 – kompaktowe i wydajne napędy nowej generacji

Falowniki LS Electric S300 to nowoczesne przemienniki częstotliwości przeznaczone do wymagających aplikacji przemysłowych, oferujące wysoką wydajność, kompaktową budowę, zaawansowane funkcje sterowania i bezpieczeństwa oraz wyjątkową łatwość obsługi. Seria S300 została zaprojektowana z myślą o zwiększeniu niezawodności systemów automatyki przy jednoczesnym ograniczeniu zużycia energii.

🔧 Zakres mocy i napięć

• Tryby pracy:

  • Heavy Duty (HD) – do 150% przeciążenia przez 1 minutę

  • Normal Duty (ND) – do 120% przeciążenia przez 1 minutę

⚙️ Tryby sterowania silnikiem

Falowniki S300 obsługują różnorodne tryby sterowania, umożliwiające precyzyjne dostosowanie pracy napędu do aplikacji:

• V/f – z kompensacją poślizgu

• Sensorless Vector Control – dla silników indukcyjnych (IM) i silników synchronicznych (PM)

• Sensored Vector Control – z enkoderem (IM/PM)

• V/f PG – sterowanie z enkoderem

• SLVC – sensorless vector dla IM i PM

• SVC – vector control z czujnikiem dla IM i PM

🚀 Wysoka wydajność i precyzja

• Regulacja prędkości: zakres aż 1:200 w sterowaniu bezczujnikowym

• Moment rozruchowy: do 200% przy 0,5 Hz

• Częstotliwość wyjściowa: od 0,01 Hz do 590 Hz

• Dokładność częstotliwości: ±1% (dla maksymalnej częstotliwości)

• Rozdzielczość sygnału analogowego: 0,06 Hz dla 0–10 V, 0–20 mA

🛡️ Zaawansowane funkcje ochronne i bezpieczeństwo

• Wbudowana funkcja STO (Safe Torque Off): zgodność z normami PLd / SIL2

• Zabezpieczenia: przeciążeniowe, zwarciowe, przepięciowe, przegrzania, utraty fazy, utraty sygnału sterującego, przegrzania wentylatora, błędy CPU i wiele innych

• Diagnostyka predykcyjna: kontrola stanu kondensatorów, wentylatora i przekaźników – informacja o zużyciu i zalecanym serwisie

💡 Łatwa obsługa i komunikacja

• Smart LCD Operator:

  • Ekran LCD 4-stopniowy szarości

  • Obsługa wielu języków

  • Zegar czasu rzeczywistego (RTC)

  • Port USB – kopiowanie parametrów, odczyt/zapis do 20 zestawów

• Zaawansowane sekwencje użytkownika: tworzenie schematów funkcjonalnych bez programowania PLC, z poziomu DriveView 9

• Zdalna i lokalna obsługa z pulpitu operatora

🔌 Możliwości komunikacyjne

• Wbudowany port RS-485 (Modbus RTU)

• Opcjonalne karty komunikacyjne:

  • EtherNet/IP

  • Modbus TCP

  • PROFINET

  • RAPIEnet+

🔄 Uniwersalne wejścia/wyjścia

• 8 wejść cyfrowych (DI1–DI8), konfigurowalnych, tryb NPN/PNP

• 3 wejścia analogowe (AI1–AI3): 0–10 V / 4–20 mA / -10–10 V

• 2 wyjścia analogowe (AO1–AO2): napięciowe lub prądowe

• 3 wyjścia przekaźnikowe (NO/NC)

• 1 wyjście typu open collector

• 1 wejście/wyjście impulsowe (TO/TI)

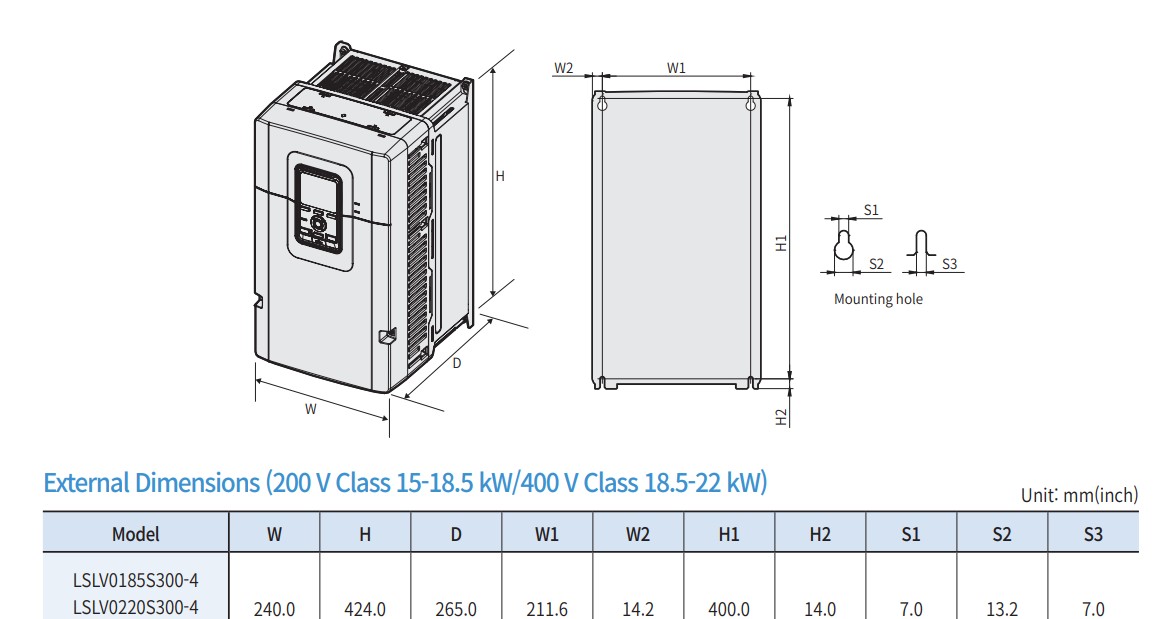

🧱 Kompaktowa i ergonomiczna konstrukcja

• Nawet do 40% mniejsze rozmiary niż poprzednia seria (iS7)

• Wbudowany filtr EMC (C3, środowisko 2)

• Wbudowany dławik DC – ograniczenie THD, poprawa współczynnika mocy

• Stopień ochrony IP20 (opcjonalnie UL Type 1 z zestawem Conduit Kit)

• Chłodzenie wymuszone wentylatorem

♻️ Dodatkowe funkcje użytkowe

• Hamowanie DC, poszukiwanie prędkości, sterowanie PID, buforowanie energii kinetycznej

• Automatyczny restart po awarii zasilania

• Funkcja oszczędzania energii

• Funkcje 3-przewodowe, praca krokowa, jog, funkcja sleep dla PID

• Obsługa drugiego silnika (IM/PM) – bez zmiany czujników

🛠️ Zastosowanie

Falowniki LS S300 idealnie sprawdzają się w aplikacjach takich jak:

• Wentylatory i pompy (HVAC)

• Przenośniki taśmowe i linie produkcyjne

• Wtryskarki, maszyny pakujące, maszyny CNC

• Systemy dźwigowe i podnośniki

• Mieszalniki, młyny, maszyny tekstylne
